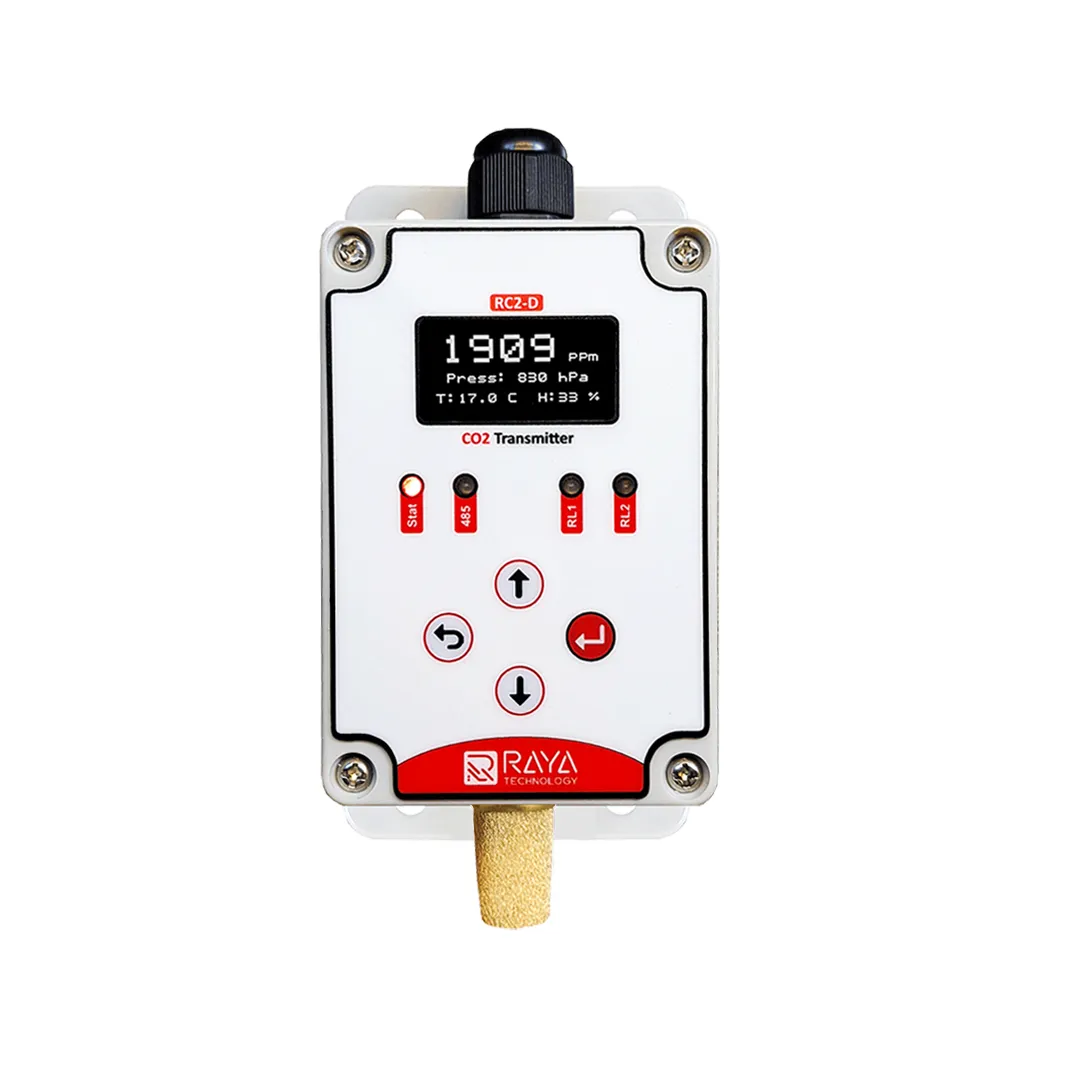

سنسور دی اکسید کربن (CO2) مدباس مدل RC2-D

توضیحات

مشخصات سنسور گاز دی‌اکسید کربن (CO₂) با فناوری  PASens® سوئیسی

ویژگی‌های اندازه‌گیری گاز CO₂:

• 0-10000ppm  ( محدوده کالیبره اندازه گیری CO₂ )
• بازه خروجی : 0 تا 40,000 ppm
• در محدوده 400 تا 5,000 ppm، دقت ( %5 + 40ppm ± )
• تکرارپذیری (Repeatability): ±10 ppm
• رانش دقت سالانه (با الگوریتم خودکالیبراسیون خودکار فعال): %0.5 + 5ppm±  (مقدار خوانده شده)
• با توجه به تاثیر مقدار فشار هوا بر میزان CO₂، دقت سنسور فشار بر دقت CO₂ خوانده شده تاثیر گذار خواهد بود.

ویژگی‌های اندازه‌گیری رطوبت:

• رطوبت عملیاتی دستگاه: 0 تا 90% RH
• بازه اندازه‌گیری: 0 تا %90 RH
• دقت معمولی
  • ±6%RH ( در دمای 15 تا 35 °C و رطوبت 20 تا 65 % )
  • ±9%RH ( در دمای -10 تا 60 °C و رطوبت 0 تا 90 % )
• تکرارپذیری: %±0.4 RH
• رانش دقت سالانه: کمتر از %0.25 RH

ویژگی‌های اندازه‌گیری دما:

• دمای عملیاتی دستگاه: -10 تا +60 °C
• بازه اندازه‌گیری: -10 تا 60°C
• دقت معمولی
  • ±0.8°C ( در دمای 15 تا 35 °C )
  • ±1.5°C ( در دمای -10 تا 60 °C )
• تکرارپذیری: ±0.1°C
• رانش دقت سالانه: کمتر از 0.03°C
• رنج عملیاتی دما : -10 تا +60
• دمای ذخیره سازی کوتاه مدت: -10 تا +50 ( ذخیره سازی کوتاه مدت به شرایط موقت در طول حمل و نقل اشاره دارد )

ویژگی‌های اندازه‌گیری فشار:

• بازه عملکرد: 20  تا 110 kPa (فشار مطلق)
• معادل ارتفاع: -700 m در فشار 50 kPa
• محدوده کالیبراسیون: 50 kPa تا 110 kPa (فشار مطلق)
• محدوده بار : 0.2 تا 1.1

این سنسور علاوه بر اندازه‌گیری گاز CO₂، دارای سنسور دما، رطوبت و فشار داخلی است. دلیل وجود این سنسورها، تأثیر این پارامترها بر دقت اندازه‌گیری گاز دی‌اکسید کربن است.

* شرایط فراتر از موارد ذکر شده ممکن است باعث آسیب دائمی به دستگاه شود. قرار گرفتن در معرض حداقل/حداکثر شرایط گفته شده در موارد بالا برای دوره‌های طولانی ممکن است بر عملکرد سنسور و قابلیت اطمینان دستگاه تأثیر بگذارد.

توضیحات کلی

• پکیج ضد آب با استاندارد IP64
• بدنه از جنس متریال ABS
• ابعاد 153* 68* 52 میلی‌متر
• ولتاژ ورودی 24 ولت
• قابلیت نصب بر روی دیوار
• یک متر کابل ورودی ( تغذیه + RS-485 ) چهار رشته‌ای افشان شیلد با ضخامت 0.25
• دارای کاور محافظ متخلخل برنجی

پروتکل‌های ارتباطی

بستر Rs485 که پروتکل نرم افزاری Rs-485 را پیاده سازی می‌کند و قابلیت برقراری ارتباط بر روی این شبکه را دارد.

پروتکل های ارتباطی که روی این دستگاه تعبیه شده قابلیت اتصال به انواع plcها و DCSها و RTU ها را دارد.

موارد استفاده

این سنسور گاز دی‌اکسید کربن (CO₂) با دقت بالا و فناوری PASens® برای کاربردهای مختلفی مانند کنترل کیفیت هوای داخلی در ساختمان‌های هوشمند، سیستم‌های تهویه مطبوع (HVAC)، گلخانه‌های هوشمند برای بهینه‌سازی رشد گیاهان، سنجش محیط‌های صنعتی برای ایمنی کارگران، پایش سلامت فضاهای بسته مانند انبارها و وسایل نقلیه، و کاربردهای علمی و پزشکی مانند دستگاه‌های تنفسی استفاده می‌شود. وجود سنسورهای داخلی دما، رطوبت و فشار باعث افزایش دقت اندازه‌گیری شده و آن را برای محیط‌های حساس ایده‌آل می‌کند.

کاربردهای رله‌ها

رله ها در سنسور دی‌اکسید‌کربن دارای دو مد کنترلی مختلف می باشند:
مد اول: تحت شبکه مدباس
مد دوم: بر اساس دی‌اکسید‌کربن

هر یک از رله ها قابلیت این را دارند که به صورت جداگانه مدی را برای آنها تعریف کرد. به عنوان مثال می‌توان تنظیمات یک رله را بر اساس گاز کربن دی اکسید و دیگری را بر اساس شبکه مدباس انجام داد.

مد کنترلی ساده

عملکرد رله بر اساس مد کنترلی کاهنده یا افزاینده تعیین شده و در مد کنترلی کاهنده هنگامی که CO2 به ماکسیمم بازه می‌رسد رله وصل می‌شود و در مینیمم بازه قطع می‌شود و در مد افزاینده هنگامی که دوز CO2 به مینیمم بازه می‌رسد رله وصل می‌شود و در ماکسیمم بازه قطع می‌شود.

نمایشگر و منو دستگاه

روی این نمایشگر به طور پیش فرض میزان دی اکسید کربن و دما و رطوبت و فشار اندازه‌گیری شده، نمایش داده می‌شود. دستگاه دارای صفحه نمایش OLed با سایز 1.3 اینچ و چهار کلید جهت اعمال تنظیمات می‌باشد.

ابعاد فیزیکی و جعبه

برای دانلود دیتاشیت سنسور دی اکسید کربن (CO2) مدباس مدل RC2-D کلیک کنید.
