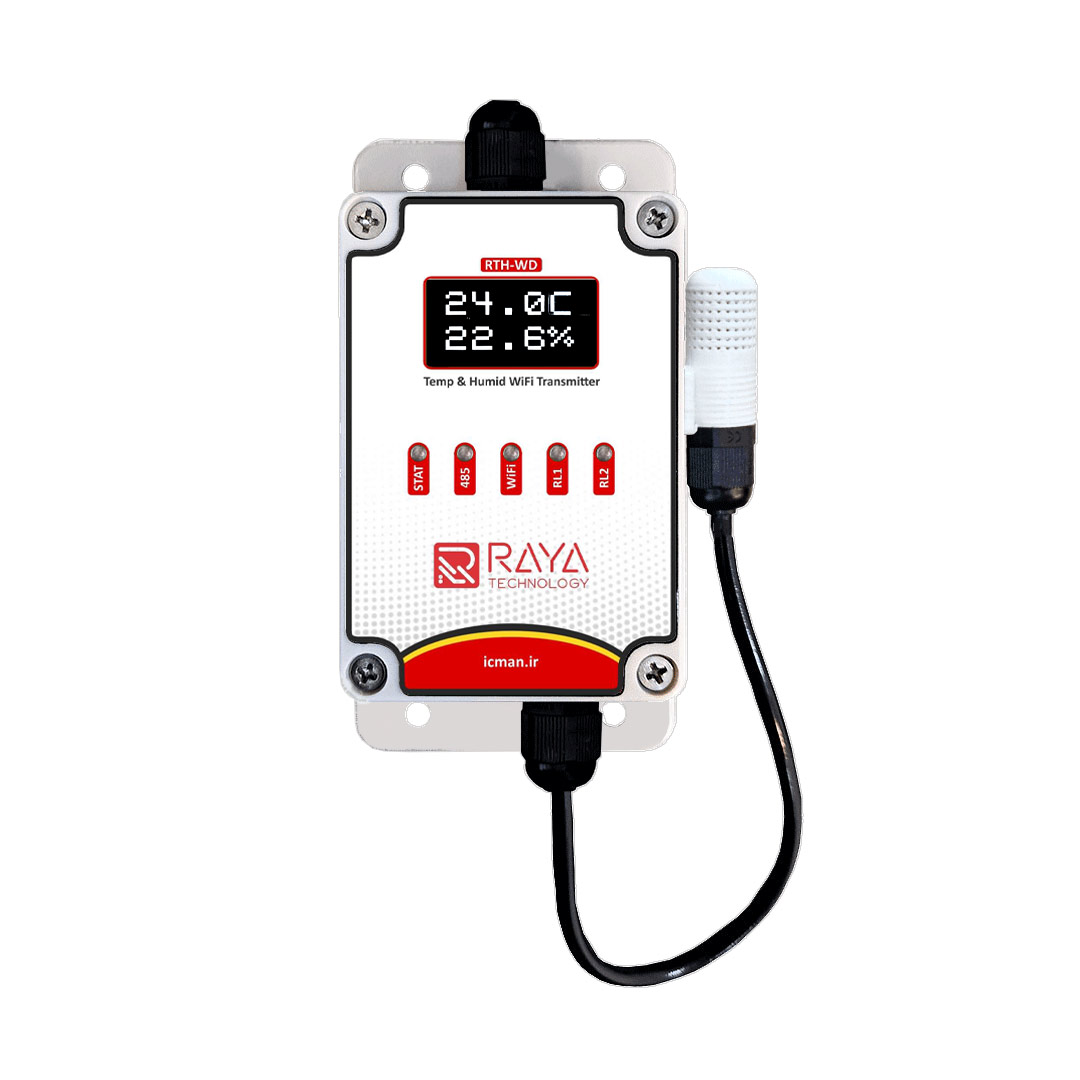

سنسور دما و رطوبت WiFi مدل RTH-WD

توضیحات

در سنسور وای فای از چیپ سوئیسی مربوط به شرکت Sensirion استفاده شده که محدوده اندازه‌گیری دمای این چیپ -20 تا +85 درجه سانتی‌گراد است و همچنین محدوده اندازه‌گیری رطوبت این سنسور 0 تا 100 درصد می‌باشد.
دقت اندازه‌گیری دما به طور واقعی ±0.3 درجه سانتی گراد و دقت اندازه‌گیری رطوبت ±3 درصد می‌باشد.

پروتکل‌های ارتباطی

 شبکه Ethernet به صورت WiFi تحت پروتکل نرم‌افزاری Modbus TCP ، Json و HTTP

پروتکل های ارتباطی که روی این دستگاه تعبیه شده قابلیت اتصال به انواع plcها و DCSها و RTU ها را دارد و همچنین می‌تواند با انواع تجهیزاتی که Modbus TCP و Json و HTTP را ساپورت می‌کنند ارتباط برقرار کند.

موارد استفاده

دقت اندازه‌گیری این سنسور مناسب با مصارف اتاق‌های سرور، مراکز دامپروری و مرغداری ، سالن‌های پرورش قارچ، گلخانه‌ها و تمامی محیط‌های انبارداری و صنعتی، آزمایشگاه‌ها، سردخانه‌ها، ساختمان‌های اداری و مسکونی و غیره می‌باشد.

نکته

– از آنجا که این دستگاه دارای یک سری مدهای ترموستاتیک می‌باشد، در مواردی که نیاز به کنترل دما یا رطوبت باشد می‌توان از این سنسور استفاده کرد.

– این سنسور به طور تخصصی برای نمایش و مانتیورینگ دما و رطوبت در سیستم های صنعتی طراحی شده است.

کاربردهای رله‌ها

رله ها در سنسور وای فای دارای سه مد کنترلی مختلف می باشند:
مد اول: تحت شبکه مدباس
مد دوم: بر اساس دمای محیط
مد سوم: بر اساس رطوبت محیط

هر یک از رله ها قابلیت این را دارند که به صورت جداگانه مدی را برای آنها تعریف کرد. به عنوان مثال می‌توان تنظیمات یک رله را بر اساس دما و دیگری را بر اساس شبکه مدباس انجام داد.

مد ترموستاتیک

زمانی که رله‌ها بر روی دما و یا رطوبت محیط تنظیم می‌شوند به این صورت عمل می‌کنند که یک بازه‌ای برای آنها تعریف می‌شود: یک دما به عنوان دمای Max دریافت می‌کند که مثلا دمای 25 درجه و یک دما به عنوان دمای Min دریافت می‌کند مثلا دمای 23 درجه ، طبق این اطلاعات بازه دمایی 23 درجه تا 25 درجه بازه کنترلی می‌شود. برای رطوبت هم به همین صورت می توان تنظیم کرد.

نکته : اختلاف این دو عدد برای حالت دما کمتر از 1 درجه و برای حالت رطوبت کمتر از 5 درصد نمیتواند باشد.

در مد های ترموستاتیک دو مد کاهنده و افزاینده داریم که در قسمت مربوطه توضیح داده‌ایم.

وب سرویس

در صورتی که از این سنسور تحت شبکه بخواهید استفاده کنید ( شما یک IP برای دستگاه تعریف می‌کنید ) با زدن IP، وب سرویس باز می‌شود که تمام تنظیمات از طریق وب سرویس قابل انجام است.
از جمله کاربردهای وب سرویس این است که مثلا اگر در یک شبکه Ethernet داخلی یک سازمان یا یک پالایشگاه از این سنسورها استفاده می‌شود، دقیقا از راه دور از طریق شبکه می‌توان تمام تنظیمات را تعریف کرد.

در صورت اینکه در محیطی که شما دارید از این سنسور استفاده می‌کنید یک مودم با IP Valid وجود داشته باشد با اعمال یک سری از تنظیمات شبکه شما این امکان را خواهید داشت که از راه دور بتوانید از طریق اینترنت به وب سرویس این دستگاه وصل بشوید و مقادیر دما و رطوبت را ببینید و هر گونه تنظیماتی را بر روی دستگاه اعمال کنید.

ابعاد فیزیکی و جعبه

• ابعاد 153* 68* 52 میلی‌متر
• وزن 200 گرم
• بدنه از جنس ABS
• جعبه اصلی دستگاه : استاندارد IP54
• غلاف محافظ سنسور IP61
• قابلیت نصب روی دیوار را دارد
• با اضافه کردن ماژول DRG01 که در سایت هم موجود است قابلیت نصب توی تابلو برق ها و دین ریل رو داره
• یک متر کابل ورودی ( تغذیه + RS-485 ) 8 رشته‌ای افشان شیلد با ضخامت 0.25
• دارای کاور محافظ از جنس ABS برای سنسور دما و رطوبت ( طول کابل و کاور در مجموع 30 سانتیمتر می‌باشد ) . از خصوصیات مهم این کاور میتوان به مقاومت آن در مقابل پاشش مستقیم آب و قابلیت تحمل دما تا ۸۵ درجه سانتی گراد اشاره کرد.

برای دانلود کاتالوگ جامع محصولات کلیک کنید.
