پروتکل ارتباطی رایج در PLC ها ؛بخش دوم

Plc Siemens

زیمنس محصولات خود را در دو گروه compact و modular تولید می کند. طراحی محصولات به صورت compact بدین گونه است که ماژول های ورودی و خروجی، منبع تغذیه و cpu به صورت یکپارچه در کنار هم قرار دارند، به هم وصل هستند و به عنوان یک واحد، کار می کنند.

ورودی و خروجی های( پورت های) Plc Siemens

پورت های plc siemens شامل  MPI، DP ، PTP ، Profane/Ethernet ، Rs485 ، Rs422 و Rs232 و … است که در ذیل مختصرا به آنها پرداخته ایم:

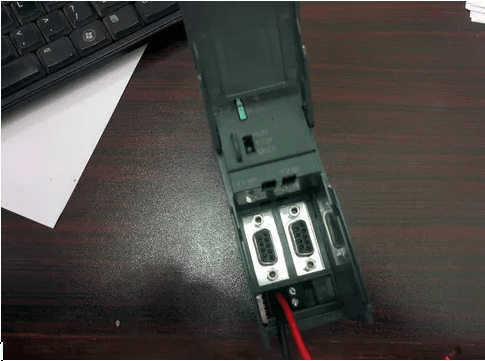

– MPI

پورت MPI از پروتکل ارتباطی RS-485 استفاده می شود.

زمانی که باید یک برنامه موجود را به پی ال سی زیمنس انتقال دهیم از پورت MPI استفاده می کنیم. ما می توانیم با اتصال آن با یک آداپتور کامپیوتر به آن دست پیدا کنیم.

شما می توانید CPU را با HMI متصل کنید، به این ترتیب داده ها می توانند به راحتی به HMI منتقل شوند. همچنین می توانید با یک مرکز اتوماسیون دیگر ارتباط برقرار کنید.

– DP

یک پورت ارتباطی دیگر مانند MPI به نظر می رسد زیرا از پروتکل ارتباطی RS-485 نیز استفاده می کند. پورت DP حتی نرخ انتقال داده بالاتری نسبت به پورت MPI ارائه می دهد. می توانید یک مرکز اتوماسیون دیگر مانند VFD، ماژول رابط و غیره را متصل کنید.

با استفاده از شبکه DP می توان داده ها را از راه دور انتقال داد. به عنوان مثال، فاصله میدان تا اتاق کنترل بسیار دور است، سپس به جای کشیدن سیم ها در تمام مسیر میدان به اتاق کنترل، می توانید تمام ورودی/خروجی ها را به میدان انتقال دهید و می توانید یک کابل PROFIBUS-DP را برای برقراری ارتباط بکشید. شما می توانید تا 128 دستگاه را در یک شبکه متصل کنید.

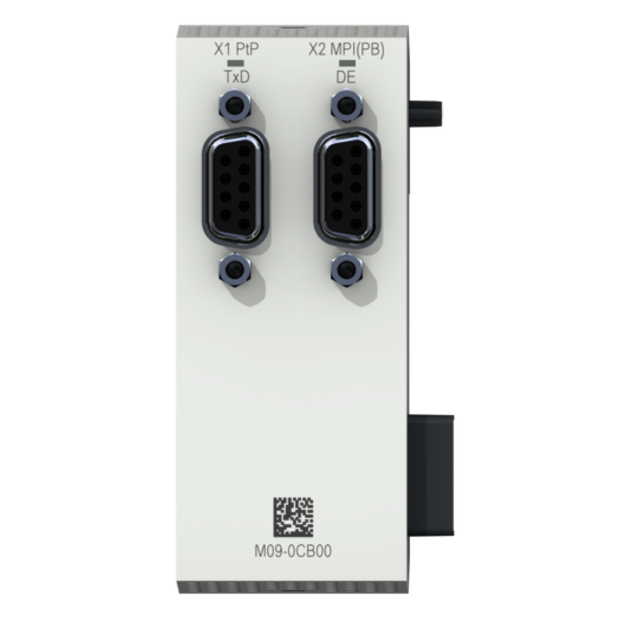

– PTP

این پورت در شبکه مدباس استفاده می شود. اگر این پورت بر روی CPU رایانه شخصی موجود باشد، می توانیم آن را با چاپگر و بارکدخوان متصل کنیم. برای همگام سازی ساعت ها در سراسر شبکه استفاده می شود. دقت ساعت در محدوده میکروثانیه آنها را برای سیستم های اندازه گیری و کنترل مناسب کرده است.

– ProfiNet/Ethernet

• از رابط شبکه RJ45 )جک ثبت نام) برای ارتباط با سایر امکانات استفاده می کند.

• برای برقراری ارتباط از استاندارد IEEE 802.3 استفاده می کند.

• سرعت انتقال داده سریع تری نسبت به شبکه PROFIBUS-DP ارائه می دهد.

• برای انتقال اطلاعات می توانید آن را با HMI از لپ تاپ متصل کنید.

• پورت ProfiNet در مواردی استفاده می شود که داده ها باید با سرعت بسیار بالاتری مانند برنامه کنترل حرکت منتقل شوند.

• اترنت را می توان در برنامه های معمولی به جز برای کنترل حرکت استفاده کرد.

Adapter یک المان سخت افزاری است که مبدل پروتکل RS232 به پرتکل MPI و یا Profibus می باشد. که طرف RS232 آن به پورت سریال کامپیوتر و طرف دیگر آن به پورت MPI ، PLC و یا به پورت DP یک کارت Profibus متصل می شود.

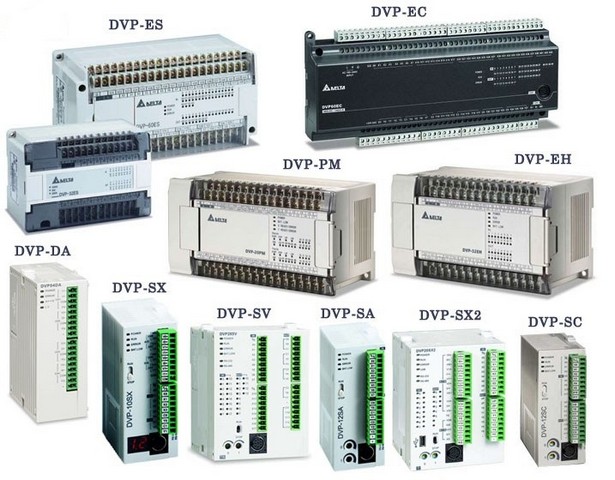

Plc Delta

پی ال سی دلتا یکی از انواع پی ال سی های پرکاربرد و پرطرفدار در صنعت به شمار میرود. قیمت اقتصادی، کیفیت بالا، تنوع محصول، کاربری آسان و موجودی کافی این محصول در کشور ما از دلایل محبوبیت این برند در بین صنعت گران میباشد.

بعد از پی ال سی زیمنس، پی ال سی دلتا جزء پر فروش ترین کنترل کننده های منطقی در کشور می باش PLC Delta با امکانات متنوعی چون: قابلیت گسترش سریع ،توابع Sequential و کنترل موقعیت، زمان سنج ها و شمارنده های متنوع، پشتیبانی از شبکه های مختلف صنعتی و … بطور گسترده در حوزه کنترل و اتوماسیون صنعتی استفاده می شوند.
