توضیحات

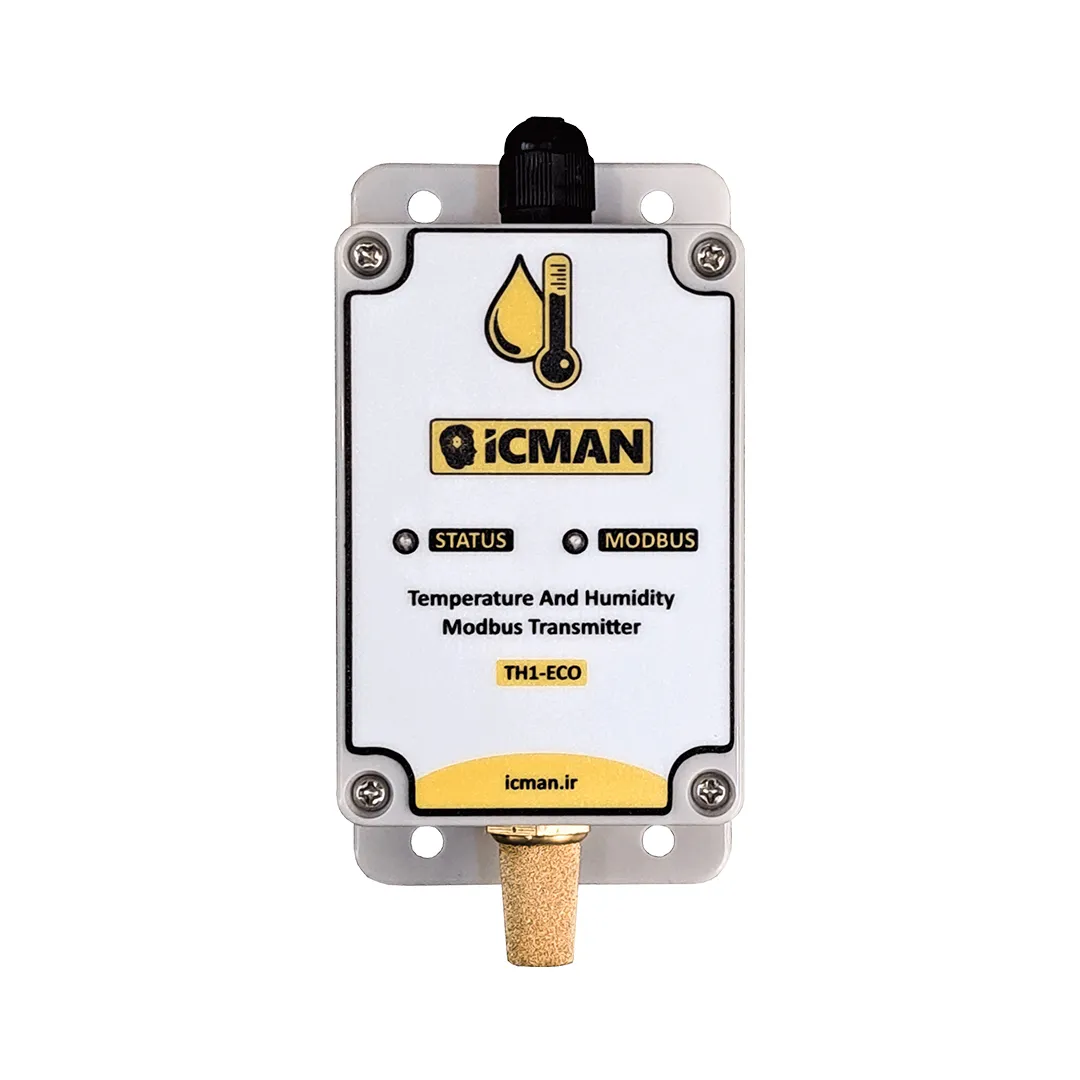

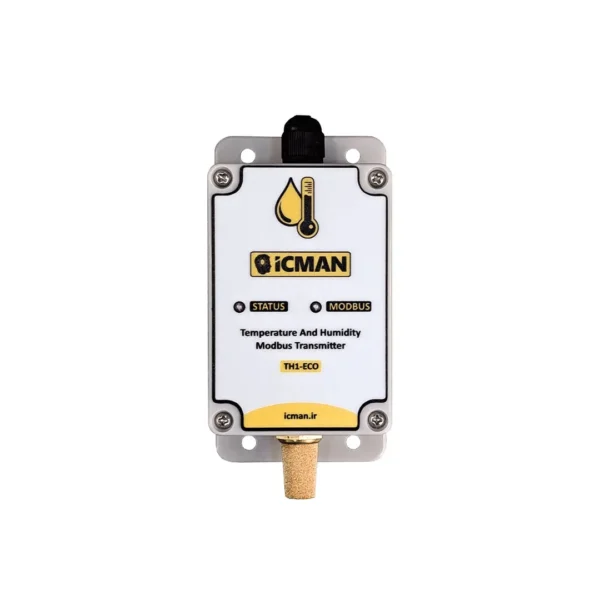

این سنسور ، دما و رطوبت محیط های صنعتی و غیر صنعتی از قبیل گلخانه ، مرغداری ، مراکز دامپروری ، اتاق سرور ،آزمایشگاه ، سردخانه ، ساختمان های اداری و مسکونی و . . . را اندازه گیری می نماید. این دستگاه داده های دما و رطوبت را از طریق شبکه RS-485 و تحت پروتکل نرم افزاری مدباس برای تجهیزات صنعتی همچون PLC ها ، DCS ها ، RTU ها و غیره ارسال می نماید.
مشخصات
- ارسال اطلاعات از طریق شبکه RS-485 و تحت پروتکل نرم افزاری Modbus RTU
- محدوده اندازه گیری دما و رطوبت : 20- تا 85+ درجه سانتی گراد و 0 تا 100 درصد
- دارای 12 بیت رزولوشن برای اندازه گیری دما (رزولوشن 0.04 ) و 8 بیت رزولوشن برای اندازه گیری رطوبت (رزولوشن 0.7 )
- دقت اندازه گیری دما : 0.3+- درجه سانتی گراد و دقت اندازه گیری رطوبت 3+- درصد
- سیستم تشخیص خودکار عدم اتصال به شبکه مدباس
- پکیج ضد آب با استاندارد IP64
- بدنه از جنس متریال ABS
- استفاده از سنسور با کیفیت سوئیسی
- وزن 145 گرم
- ابعاد 153* 68* 52 میلیمتر(جزئیات ابعاد در دیتاشیت)
- ولتاژ ورودی 9-24 ولت
- قابلیت نصب بر روی دیوار

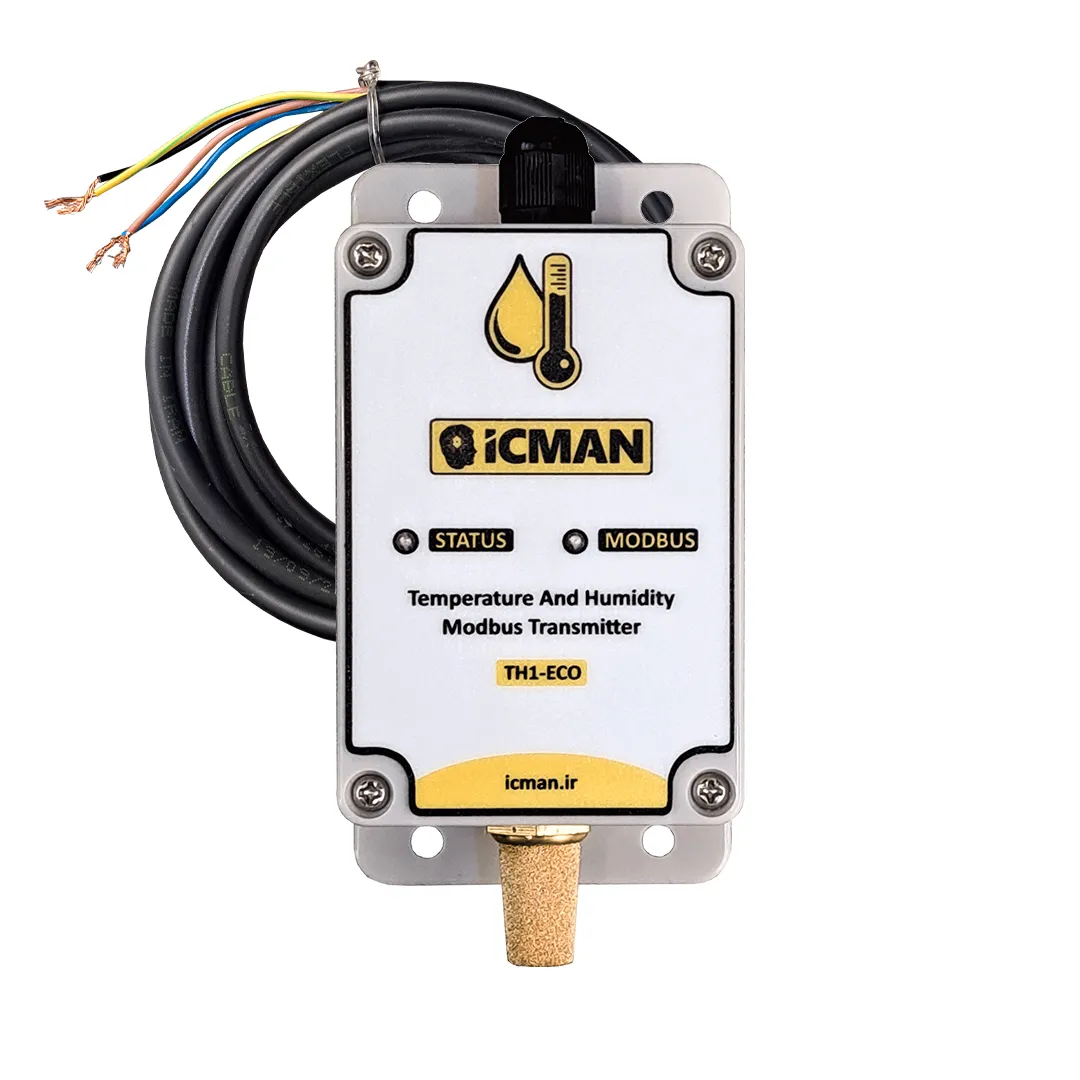

- یک متر کابل ورودی ( تغذیه + RS-485 ) چهار رشتهای افشان با ضخامت 0.25
- دارای کاور محافظ متخلخل برنجی سنسور دماو رطوبت (از خصوصیات مهم این کاور میتوان به مقاومت آن در مقابل نفوذ گرد و غبار و پاشش آب و همچنین قابلیت استفاده در محیط های صنعتی با حرارت بالا اشاره نمود.)
- دارای نرم افزار حرفه ای جهت نمونه برداری ( لاگ برداری) – کالیبراسیون – تنظیم آدرس – قرائت مقدار و بسیاری اطلاعات دیگر
- به همراه فایل سورس برنامه اتصال به PLC و HMI دلتا
برای دانلود کاتالوگ و دیتاشیت سنسور دما و رطوبت مدباس مدل TH1-ECO و دیگر محصولات آیسی من کلیک کنید.
![دیتاشیت سنسور دما و رطوبت مدباس](https://icman.ir/wp-content/uploads/2021/05/free-pdf-download-icon-300x136.png)
![](https://icman.ir/wp-content/uploads/2023/05/catalogue-300x136-1.png)
![](https://icman.ir/wp-content/uploads/2023/05/TH1-e1685516770277.jpg)
جهت مشاهده دستورات مربوطه و چگونگی دسترسی به این پارامترها
به بخش فایل های دانلودی در همین صفحه مراجعه فرمایید.
![](https://icman.ir/wp-content/uploads/2023/05/حافظه-مدباسی-TH1.png)
نمودار شرایط عملیاتی سنسور
![سنسور دما و رطوبت مدباس](https://icman.ir/wp-content/uploads/2021/02/نمودار-سنسور-sht20-300x252.png)
ویدئوهای محصول
![](https://icman.ir/wp-content/uploads/2022/12/cover08-300x169.png)
معرفی سنسور دما و رطوبت مدباس آیسی من- مدل TH1
ویدئوهای اتصال و راه اندازی محصول با انواع PLC و HMI
![](https://icman.ir/wp-content/uploads/2023/05/10.jpg)
خواندن مقادیر سنسور دما و رطوبت مدباس با plc برند delta
![](https://icman.ir/wp-content/uploads/2022/11/cover07-300x169.png)
تغییر آدرس (slave) سنسور دما و رطوبت مدباس با plc برند delta
![](https://icman.ir/wp-content/uploads/2023/05/10-1-1.jpg)
میانگین گیری از 5 سنسور دما و رطوبت توسط PLC دلتا
![](https://icman.ir/wp-content/uploads/2023/05/04-1-1-1-1-1.jpg)
نحوه اتصال سنسور دما و رطوبت مدباس به HMI دلتا ؛ بخش اول
![](https://icman.ir/wp-content/uploads/2023/05/11-1.jpg)
به کار گیری دو تابلو نمایش مدباس (برای نمایش 5 سنسور دما و رطوبت) توسط PLC دلتا
![](https://icman.ir/wp-content/uploads/2023/05/03.png)
قرائت سنسور دما و رطوبت توسط PLC فتک
![](https://icman.ir/wp-content/uploads/2023/05/12.jpg)
تغییر آدرس محصولات مدباس آیسی من توسط PLC فتک
![](https://icman.ir/wp-content/uploads/2022/11/cover10-300x169.png)
خواندن مقادیر سنسور دما و رطوبت مدباس با plc برند kinco
![](https://icman.ir/wp-content/uploads/2022/11/cover09-300x169.png)
تغییر آدرس (slave) سنسور دما و رطوبت مدباس با plc برند kinco
ویدئوهای نصب و تنظیمات محصول
![](https://icman.ir/wp-content/uploads/2022/12/cover04-300x169.png)
مدل های نصب سنسور دما و رطوبت مدباس(به تناسب کاربرد)
![](https://icman.ir/wp-content/uploads/2022/12/cover05-300x169.png)
وضعیت LED های سنسور دما و رطوبت مدباس
ویدئوهای تنظیمات اولیه سنسور در نرم افزار CommOperator
روش اول اعمال تنظیمات (پیشنهادی آیسی من – راحت ، سریع و کم خطا) :
![](https://icman.ir/wp-content/uploads/2022/11/cover12-300x169.png)
روش دوم اعمال تنظیمات (روش تفصیلی):
![](https://icman.ir/wp-content/uploads/2022/12/cover02-300x169.png)
تغییر آدرس دما و رطوبت در نرم افزار CommOperator
![](https://icman.ir/wp-content/uploads/2022/12/cover03-300x169.png)
تغییر نرخ انتقال داده دما و رطوبت در نرم افزار CommOperator
ویدئوهای اتصال و راه اندازی محصول با نرم افزار Modbus Poll
![](https://icman.ir/wp-content/uploads/2023/05/23.jpg)
قرائت سنسور دما و رطوبت با نرم افزار Modbus Poll
فایل های دانلودی
دانلود کاتالوگ محصول
![](https://icman.ir/wp-content/uploads/2022/11/catalogue-300x136.png)
دانلود دیتاشیت محصول
![دیتاشیت سنسور دما و رطوبت مدباس](https://icman.ir/wp-content/uploads/2021/05/free-pdf-download-icon-300x136.png)
دانلود فایل راهنمای نصب سنسور
![](https://icman.ir/wp-content/uploads/2022/11/rahnama-nasb-1-300x136.png)
فایل سورس برنامه اتصال PLC دلتا به سنسور دما و رطوبت TH1-ECO
![](https://icman.ir/wp-content/uploads/2022/11/zip.png)
آموزش راه اندازی سنسور با نرم افزار CommOperator
![](https://icman.ir/wp-content/uploads/2022/11/pdff-300x300.png)
فایل Send List حاوی دستورات سنسور
![](https://icman.ir/wp-content/uploads/2022/11/6785645-300x300.png)
دانلود نرم افزار Comm Operator
![نرم افزار comm operator](https://icman.ir/wp-content/uploads/2021/02/comm-operator.jpg)
Comm Operator نرم افزاری قوی در زمینه مدیریت انواع پورت ها از جمله Serial Port، TCP/IP، UDP، I2C، HTTP، FTDI می باشد.
لینک دانلود نرم افزار
رمز فایل www.p30download.com
دانلود نرم افزار Docklight
![](https://icman.ir/wp-content/uploads/2023/05/01.png)
Docklight نرم افزاری در زمینه آنالیز ، تست و شبیه سازی پورت های سریال (RS232, RS485/422 و غیره) می باشد که به شما امکان می دهد تا بتوانید ارتباط میان دو پورت سریال را مانیتور کرده و یا ارتباط میان یک دستگاه به خصوص را تست و مانیتور کنید.
لینک دانلود نرم افزار
رمز فایل : www.download.ir
دانلود نرم افزار Modbus Poll
![](https://icman.ir/wp-content/uploads/2023/05/Modbus-Poll.png)
با استفاده از این نرم افزار می توانید به راحتی و از طریق پروتکل مدباس به هر دیوایس ، یا سخت افزار وصل شوید .
لینک دانلود نرم افزار
